CAIKON 蔡康 JX6 显微镜
一、仪器的主要用途：

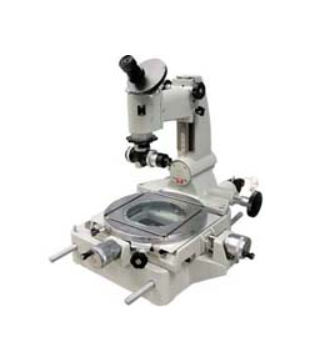

JX6大型工具显微镜是一种基础的精密光学测量仪器。大型工具显微镜为机器制造工厂、科学研究机关及高等院校的计量部门广泛使用的一种多性能计量仪器。
可作以下各项测定：
1、检定样板、样板刀、样板铣刀、冲模和凸轮的形状。2、测量螺纹的中径、外径、内径、螺距、螺形角、螺形角对螺纹轴的轮廓位置和螺纹 形状（齿形圆整性、平面性、平直角等）。3、测量螺纹车刀、螺纹梳形车刀、螺纹铣刀的螺形角，各种样板铣刀和各种形状的样板轮廓角等。4、使用光学定位器测量内孔和各种槽的宽度。5、使用双像目镜测量两孔间中心距离及零件上的狭缝、线段或具有对称图形的图形之间的距离等。6、使用圆弧轮廓目镜，可方便精确地测量R0.1~R100的圆弧尺寸。| 二、仪器的主要技术指标及规格 |
| (1)测量精度: | 测微鼓轮的精度：0.01mm
测角目镜中的角度精度：1’
轮廓目镜中的角度精度：10’
圆工作台角度精度:3’
立杆倾斜度尺的精度：30” |
| (2)测量范围: | 纵向行程：
应用测微螺杆：0-25mm
应用测微螺杆及量块：0-150mm
横向行程
应用测微螺杆：0-25mm
应用测微螺杆及量块：0-50mm
测角目镜角度分度范围：0-360°
圆工作台角度范围:360°
轮廓目镜角度分度范围：±7°
显微镜立柱侧向倾斜范围：≈±12°
圆工作台直径:280mm
显微镜悬臂伸出长度：≈167mm
工作台和物镜之间距离：130mm
顶针架所允许的工件长度：
不大于ф39的工件： 315mm
不大于ф85的工件： 235mm
V型支架装夹工件的直径：130mm |
| (3)放大倍数: | | 物镜放大倍率 | 总放大倍数 | 工作距离 | 视场直径 | | 1X | 10X | ≈79.2mm | ≈22mm | | 3X | 30X | ≈69.3mm | ≈6.6mm | | 5X | 50X | ≈50mm | ≈4mm |
|
| (4)外形尺寸: | 宽：600mm
长：900mm
高：550mm |
| (5)重量: | 90KG |
| (6)仪器附件: | | 名称 | 数量 | 名称 | 数量 | | 仪器主体 | 1台 | 一般用照明设备 | 1件 | | 测角目镜 | 1套 | 测角目镜照明 | 1套 | | 螺纹轮廓目镜 | 1件 | 双像目镜 | 1件 | | 光学定位器 | 1套 | 1X物镜 | 1只 | | 3X物镜 | 1只 | 5X物镜 | 1只 | | 25mm量块 | 2块 | 50mm量块 | 1块 | | 75mm量块 | 1块 | 量块接套 | 件 | | 反射照明器 | 1套 | 变压器 | 1只 | | 内外顶针架 | 1套 | V型支架 | 1对 | | 无中心夹具 | 1件 | 大小夹板 | 1套 | | 钟表起子 | 1套 | 定焦杆 | 1件 | | 玻璃工作台 | 1块 | 磨砂小灯泡 | 10只 | | 装箱单 | 1份 | 产品说明书 | 1份 | | 合格证 | 1份 |
|
|
|
| (7)选购件: | 1.物镜: 1.5X
|
