NEWPORT 优铂特 819D-UV-5.3-CAL 积分球探测器
819D-UV-5.3-CAL是一个使用带有高性能InGaAs光电探测器的5.3英寸积分球的NIST可追溯校准校准积分球探测器。输入端口的直径为0.5英寸，波长范围为220nm-1100 nm。北极位置带有一个标配SMA光纤连接器，允许在不影响整个系统校准的情况下拾取少量光用于波长测量或者任何进一步分析。请注意，如果从原始校准配置中更改了任何组件，那么系统校准将不再有效。对于非常高的功率量级，积分球系统的升温会影响测量精度，因此必须对球体进行温度控制。只能在二极管上没有衰减器的情况下进行校准。我们建议清理球体内部以避免紫外辐照时的可能光污染。
发散与准直光束输入
819D积分球配置是发散光束源（如激光二极管输出光束）的理想配置。
根据光源的光束发散特性，Newport 提供两种不同类型的球形探头。819D 系列探头用于发散光源，819C 系列用于准直输入光束。在 819D 系列中，挡板位于输入端口和探头之间，使未扩散光束不会直接照射到探头上。当测量准直光束时，挡板所放的位置应当使光束在经过球体内壁的第一次反射后不直接照射到探头上。
最严格的校准不确定性
经过校准的积分球探头与一个低噪声硅、紫外线增强型硅或 InGaAs 光电二极管一起供货。直径为 2"、3.3" 和 5.3” 积分球可以供货。为了维持精度和保证性能，Newport 建议每年进行一次积分球探头校准。每个产品都使用 NIST 可追踪标准进行了一次全光谱响应校准，该校准使用安装在 Newport 光学探头校准设施中的高精度设备进行校准。严格的校准设备和过程控制可实现业内最严格的校准不确定性。每个探头都附有校准数据，这些数据以电子形式存储在探测器的 EEPROM 中。每个产品都附带校准证书以及实际校准曲线和数据。为了保持精度、保证性能，Newport 建议每年对光电二极管探头进行校准。
安装接杆用于精确测量
为确保准确测量，建议牢固安装这些积分球。 一种方法是将它们安装在光学接杆上。
SMA 光纤适配器位于北极（顶部）
所有球体都带有北极 SMA 光纤适配器作为标准功能，允许少量光拾取以用于波长测量或任何进一步分析，不影响整个系统校准。所有积分球探头都在已安装转接器情况下进行校准。
参数
探测器类型
Diverging Beam Integrating Sphere
探测器输入
Free Space
探头的材质
UV Enhanced Silicon

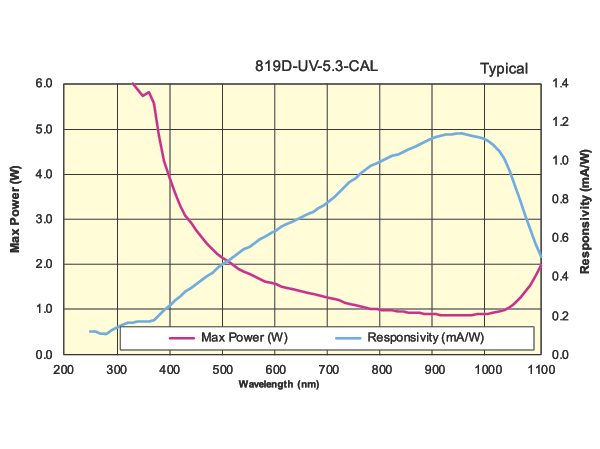

光谱范围
220 - 1100 nm
感光尺寸
Ø11.3 mm
衰减片
None
最大测量功率
6000 mW
最小测量功率
100 nW
最大可测量功率（配用台式功率计）
6 W @ 220-350 nm, 700 mW @ otherwise for S/N 20001 and above 500 mW @ 350 nm for other S/N
最大可测量功率（配用手持功率计）
6 W @ 220-350 nm, 700 mW @ otherwise for S/N 20001 and above 500 mW @ 350 nm for other S/N
