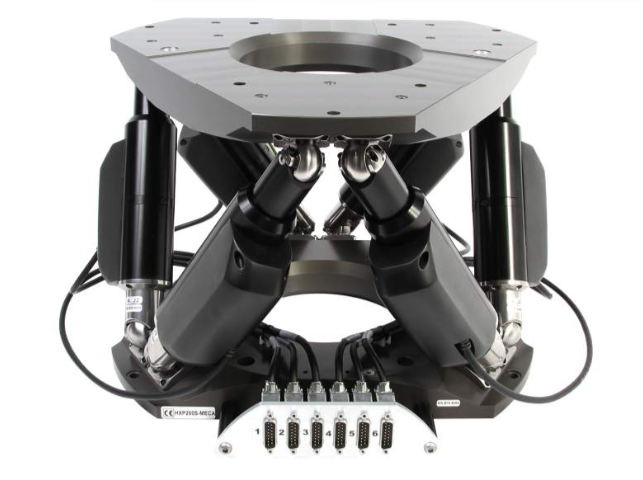

NEWPORT 优铂特 HXP200S-MECA 六足位移台
HXP200S-MECA 高负载六脚架是一种并联运动装置，能够提供六个自由度：X、Y、Z、俯仰、翻滚和偏航。HXP200S是HXP200的更宽和更硬版本，能够处理85kg中心负载以及至少11kg的偏移负载。HXP200S还具有较长的行程范围（高达±59mm）、快速的速度（高达81mm/s）、高刚度和稳定性。HXP200S由六个提供精确MIM（0.15µm）的直流伺服电机促动器驱动。促动器上的制动器消除了断电条件下的漂移。增强整体运动性能的关键设计特征是将促动器连接到底座和活动顶板上的接头。预先装载且无间隙的万向接头不仅增强了HXP200S的可重复性和定位性能，而且是其位置稳定性和刚度的关键。通过使用Newport的免费HexaViz仿真软件来确定HXP200S-MECA是否适合您的应用。需要单独采购HXP200S-ELEC-D控制器来驱动HXP200S-MECA。
参数
类型
High Load Capacity
尺寸
Ø410 x 300 mm
中心负载能力
850 N
行程范围 X、Y、Z
±40, ±45, ±27 mm
行程范围 ΘX、ΘY、ΘZ
±9, ±8, ±15 °
最小位移增量 X、Y、Z
0.15, 0.15, 0.15 µm
最小位移增量 ΘX、ΘY、ΘZ
±0.1, 0.1 0.1 mdeg
单向重复精度 X、Y、Z - 典型值
±0.1, ±0.1, ±0.1 µm
单向重复精度 ΘX, ΘY, ΘZ - 典型值
±0.1, ±0.1, ±0.1 mdeg
最大速度 X、Y、Z
47, 54, 29 mm/s
最大速度（ΘX、ΘY、ΘZ）
10, 9.3, 16.5 °/s
刚度（X、Y、Z）
6, 6, 30 N/µm
连接器
DB15 Male (6)
电缆长度
5 m
原点
Optical, close to lower limit
编码器分辨率
1 Vpp 2.642 µm pitch
重量
24.9 kg
螺纹类型
M6
MTBF
5,000 h (25% load, 30% duty cycle)
顺应性
RoHS 3, CE
