NEWPORT 优铂特 13E20BD.2 光学反射镜
13E20BD.2宽带介质膜椭圆形反射镜是一种在实验室应用中非常通用的反射镜，在宽波长范围内均具有极高的效率。这款短轴为1.30英寸（33.02 mm），长轴为1.838英寸（46.70 mm）的椭圆镜是由一个9.37 mm厚的Borofloat® 33基板制成。Borofloat® 33具有低热膨胀性，是大多数应用的优良基板。我们的BD.2涂层可为近红外二极管激光应用提供高反射率。BD-2涂层非常耐用，可以承受反复清洁。该反射镜具有λ/10的表面平整度和15-5的表面质量。
参数
波长区域
NIR
波长范围
700-950 nm
镜片形状
Elliptical
镜片尺寸
33.02 x 46.7 mm
厚度
9.4 mm
材料
Borofloat® 33
涂层类型
Broadband Dielectric
涂层代码
BD.2
表面质量
15-5 scratch-dig
表面平面度
λ/10 at 632.8 nm
基板编号
13E20
入射角
0-45°
通光孔径
≥central 80% of diameter
S2 表面
Ground
反射率

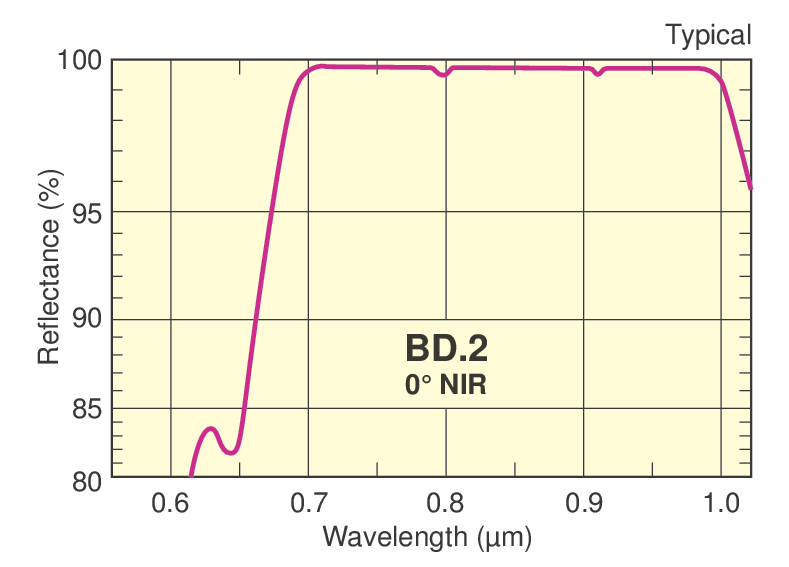

Rs (avg)>99%, Rp (ave)>97% @ 700-950 nm,R(avg)>80% at 632.8 nm
损伤阈值
1000 W/cm² CW, 4 J/cm², 10 ns pulses, 10 Hz, at 800 nm
厚度公差
±0.25 mm
倒角
0.38–1.14 mm face width
倒角公差
45° ±15°
清洁
See How to Clean Optics
短轴
33.02 mm
主轴
46.70 mm
